RV-C-SJ 剛性虎鉗-單向固定型 / 階梯口金
- 夾緊：單向固定型
- 驅動：手動機械
- 口金：階梯口金
- 類別：RV-C-GJ

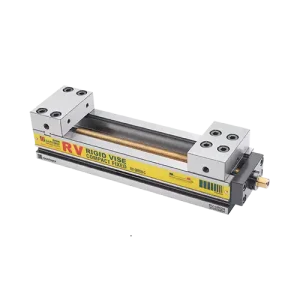

Fixed Compact 高精度單向固定型剛性虎鉗
- 高精度、高剛性、可達最佳重覆精度。
- 採全鋼製、全硬化處理，並經表面研磨處理。
- 主螺桿與螺母座具防鐵屑傾入裝置。
- 規格齊全，夾持範圍大，應用廣泛。
- 可適用於3軸、4軸、5軸機台上。
- 適合個零點定位系統(選配)。
主要規格：
- 依虎鉗寬度: 80 / 100 / 125 (mm)
- 各虎鉗長度:
- 寬度 80mm: 130 / 180 / 230 / 280 mm
- 寬度100mm: 200 / 250 / 300 / 360 mm
- 寬度125mm: 220 / 270 / 320 / 380 mm
詳細尺寸表：
| ORDER NO | MODEL | A | B | C | D | K | N | J | J1 | N.W |
|---|---|---|---|---|---|---|---|---|---|---|
| 54808013 | RV-08013-C-SJ | 164 | 130 | 48 | 80 | 26 | 12 | 0-32 | 37-76 | 3.9 |
| 54808018 | RV-08018-C-SJ | 214 | 180 | 48 | 80 | 26 | 12 | 0-82 | 46-126 | 4.8 |
| 54808023 | RV-08023-C-SJ | 264 | 230 | 48 | 80 | 26 | 12 | 0-132 | 48-176 | 5.8 |
| 54808028 | RV-08028-C-SJ | 314 | 280 | 48 | 80 | 26 | 12 | 0-182 | 46-226 | 5.8 |
| 54810020 | RV-10020-C-SJ | 234 | 200 | 48 | 100 | 28 | 12 | 0-102 | 16-148 | 6.9 |
| 54810025 | RV-10025-C-SJ | 284 | 250 | 48 | 100 | 28 | 12 | 0-152 | 46-196 | 8.1 |
| 54810030 | RV-10030-C-SJ | 334 | 300 | 48 | 100 | 28 | 12 | 0-202 | 46-246 | 9.3 |
| 54810036 | RV-10036-C-SJ | 394 | 360 | 48 | 100 | 28 | 12 | 0-262 | 46-306 | 10.7 |
| 54812522 | RV-12522-C-SJ | 254 | 220 | 52 | 125 | 30 | 12 | 0-110 | 52-160 | 10.3 |
| 54812527 | RV-12527-C-SJ | 304 | 270 | 52 | 125 | 30 | 12 | 0-160 | 52-210 | 11.9 |
| 54812532 | RV-12532-C-SJ | 354 | 320 | 52 | 125 | 30 | 12 | 0-210 | 52-260 | 13.6 |
| 54812538 | RV-12538-C-SJ | 414 | 380 | 52 | 125 | 30 | 12 | 0-270 | 52-320 | 15.7 |
