高剛性虎鉗-5軸虎鉗

 專利 PATENTED

  • 夾緊型式可分為：雙夾緊、求中心、單向固定夾緊、快速換爪夾緊
  • 整體使用鋼製，並經過硬化處理與研磨處理。
  • 口金種類眾多，可相互更換，以提供不同加工條件使用。
  • 廣泛用於3軸、4軸、5軸機台並可與零點定位系統搭配使用。

特性說明

特性1

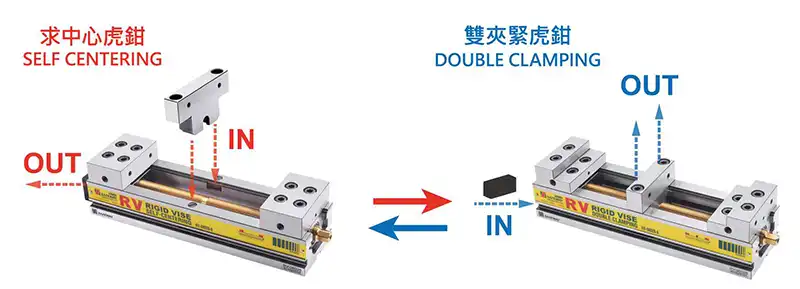

1種虎鉗，2種功能

只需要更換零件，即可將雙夾緊功能與求中心功能進行轉換，節省購買成本與增加工作效率。

特性2

快速反轉口金

  • 快速：免用工具，無須拆卸其他零件，即可快速方便進行口金拆卸更換，大大增加工作效率。
  • 精度：內部具下壓機構與彈簧，可確保口金更換後精度達0.005mm以內。
  • 穩固：爪齒與鳩尾槽設計結構，可將增加工件的穩定度。

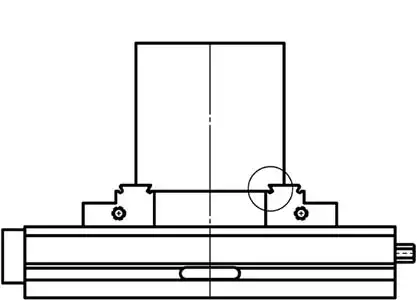

鳩尾槽口金設計

.工件預銑鳩尾槽，工件夾持高度可從 4mm 到 120mm !

特性3



零點定位系統

可搭配零點定位系統使用。

  • 標準品：為導正鍵定位
  • ZL型： 搭配LANG系統底部PITCH為52/96mm
  • ZP型：可依照需求訂製定位孔



特性4



多種口金互相更換

可根據加工需求搭配不同類型口金使用



產品分類

RV-A 雙夾緊剛性虎鉗
RV-A 雙夾緊剛性虎鉗

5 商品

RV-B 雙向求中心剛性虎鉗
RV-B 雙向求中心剛性虎鉗

5 商品

RV-C 單向固定剛性虎鉗
RV-C 單向固定剛性虎鉗

5 商品

RV-R (TS) 快速換爪反轉虎鉗
RV-R (TS) 快速換爪反轉虎鉗

2 商品
